안녕하세요. 전국 난간 제작·시공 전문 난간몰입니다.
오늘 소개할 현장은 전북 부안에서 진행된
격포 오션힐링파크 조성 사업 현장입니다.
긴 보행로와 경사로, 계단을 따라
유리집난간과 LED 핸드레일을 설치하고
벽부형 손스침까지 시공한 현장입니다.
초기 설계에서 실제 바닥과 골조 조건을 확인하면서
설치 방식이 일부 변경됐고,
전기 배선과 조명까지 함께 맞춰야 했습니다.
실측부터 완공까지 주요 작업을
사진과 함께 소개하겠습니다.

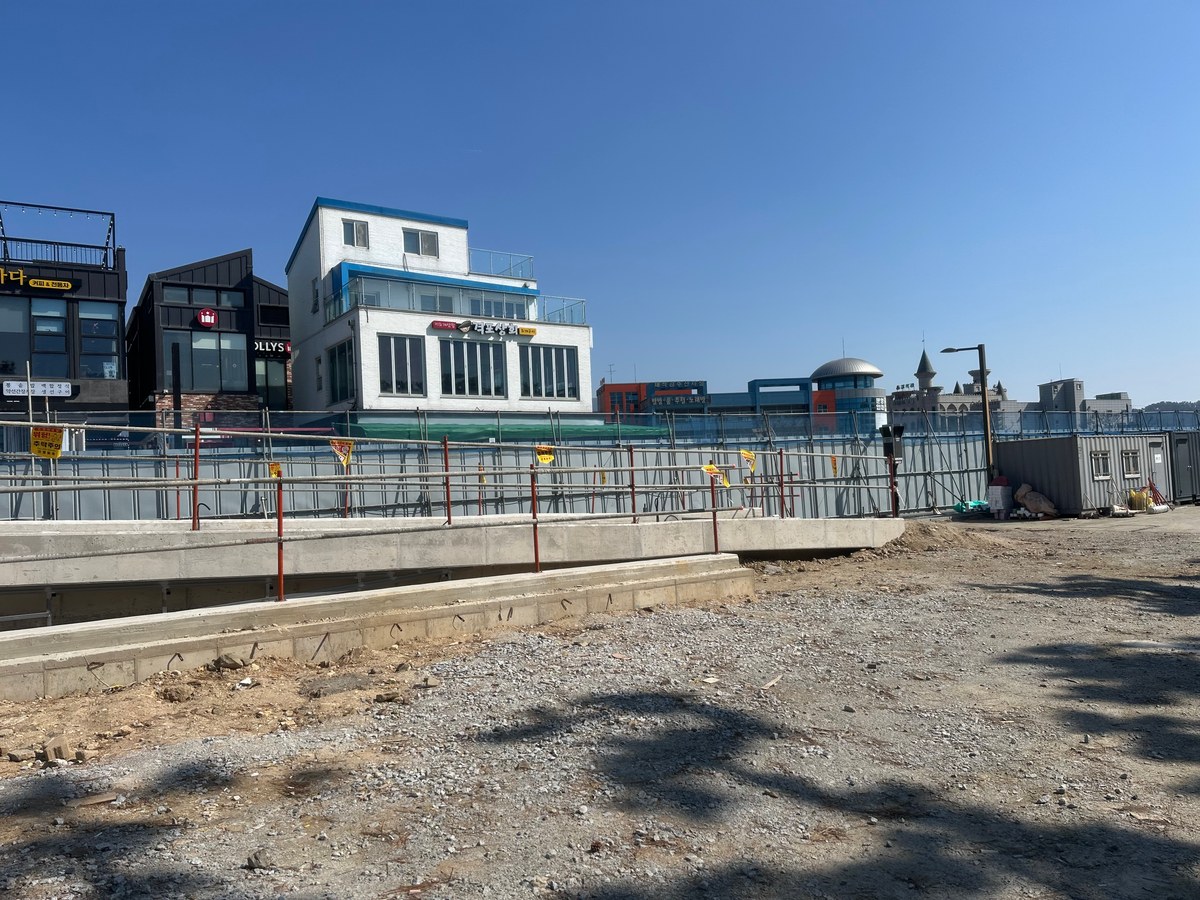

초기 실측 범위는
유리집 U002 약 281m, 벽부형 T002 약 58m였습니다.
도면과 현장을 비교해 보니
기존 방식으로 설치할 경우
유리집과 고정 화스너 일부가 외부로 보일 수 있었습니다.
이에 현장 관계자들과 설치 위치 및 마감 방법을 검토하고,
기존 측면 고정 방식에서 상부 고정 방식으로 변경했습니다.
바닥 높이와 골조 상태, 이후 마감되는 부분까지
함께 확인해 난간 설치 위치를 정했습니다.

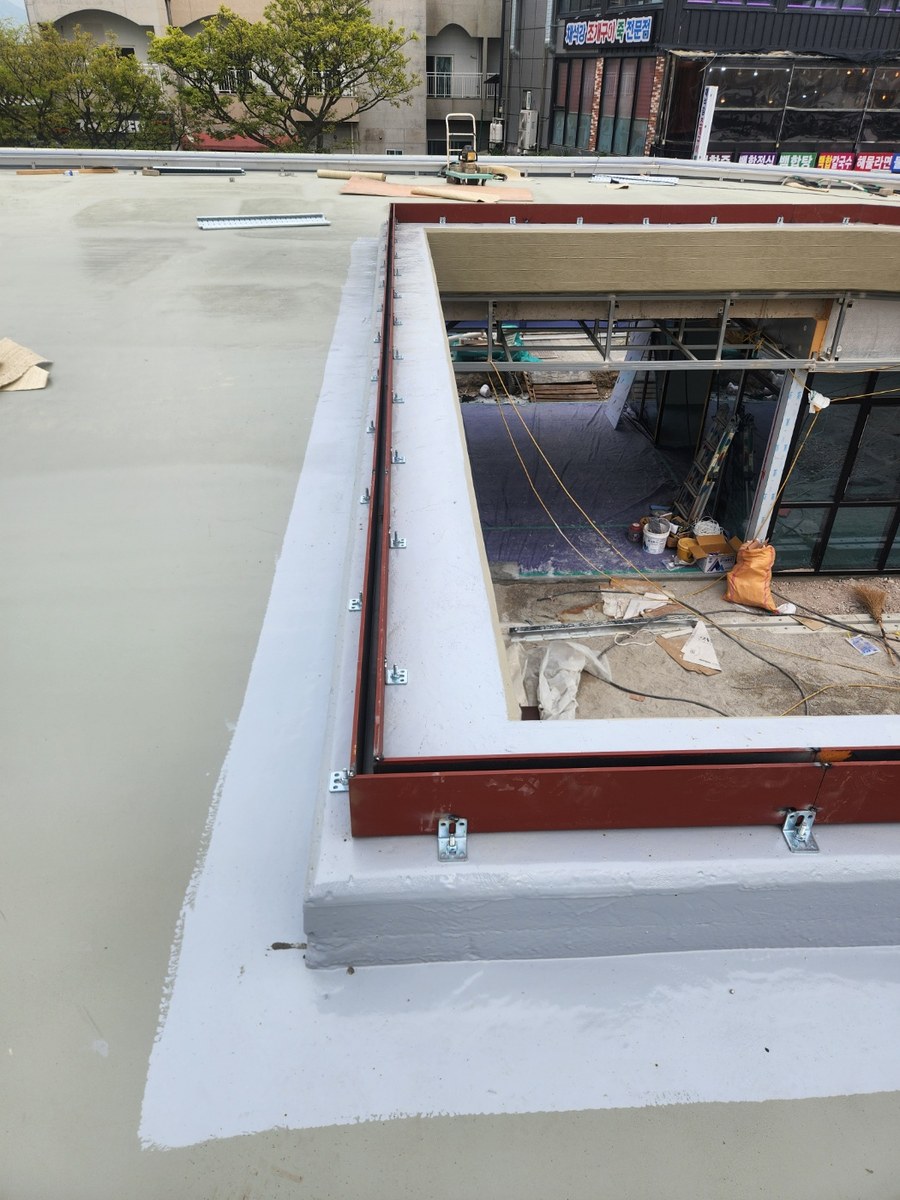

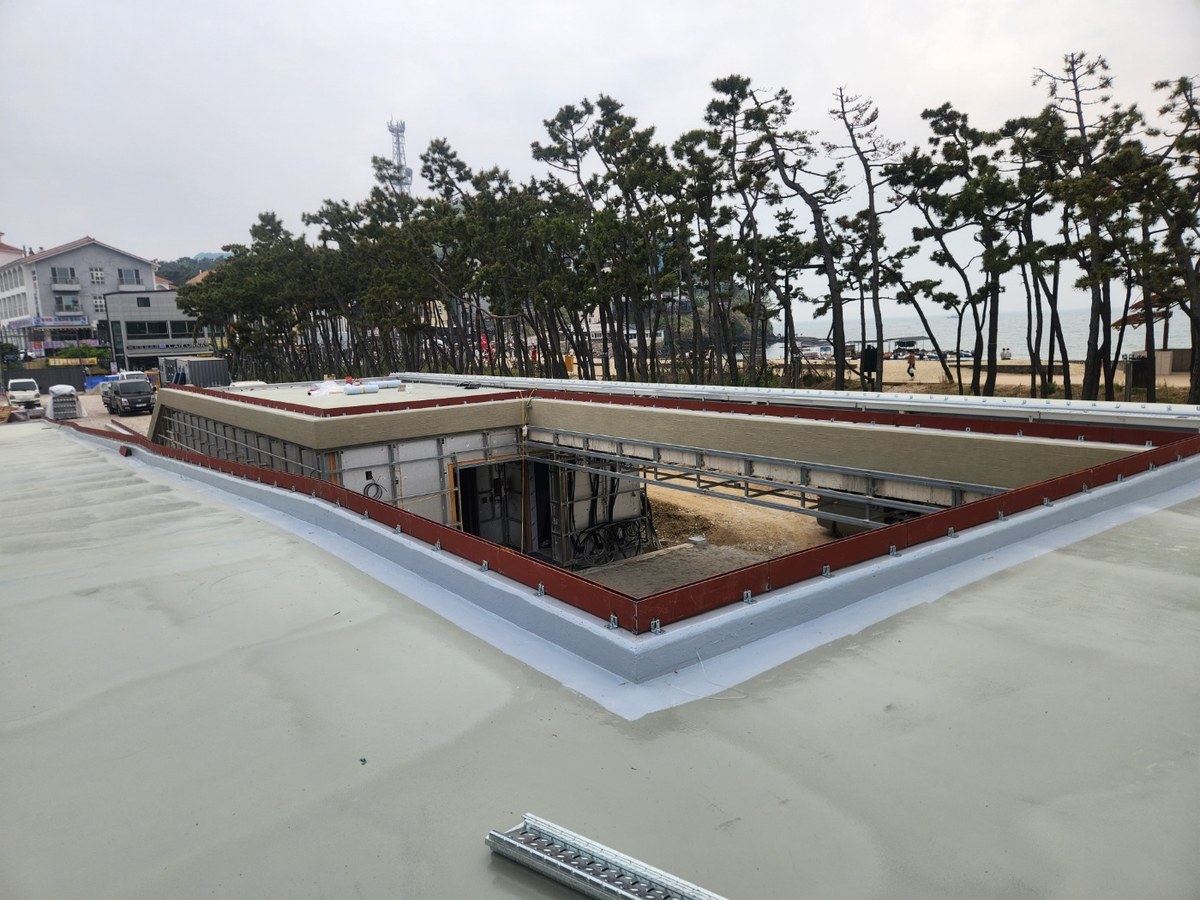

경사 램프 중앙부는 무근콘크리트 타설 전에
유리집을 먼저 설치했습니다.
기존 바닥에서 약 200mm 띄워 유리집을 고정한 뒤
무근콘크리트를 약 200mm 타설하는 순서입니다.
앙카 고정 후에는 방수 공정에 맞춰
테이핑과 실리콘 처리를 병행했으며,
판넬 턱이 이어지는 부분에는
필요한 위치에 화스너를 보강했습니다.
바닥 마감 후에는 보이지 않는 부분이지만
유리를 지지하는 중요한 고정부이기 때문에
고정 위치와 상태를 먼저 확인한 뒤 다음 공정으로 넘어갔습니다.
이번 난간에는 38파이프 LED 핸드레일이
함께 적용됐습니다.
하부에서 올라오는 전기선이 손스침까지 연결되는 구조라
외부로 배선이 드러나지 않도록
전기업체 및 조명업체와 설치 방법을 협의했습니다.
핸드레일은 약 2m 간격으로 가공해
배선 연결 공간을 확보했습니다.
긴 구간은 약 20m 간격으로 별도 파이프를 설치해
판넬 내부에서 올라오는 전선을 정리했습니다.
LED가 적용되는 난간은 손스침 설치뿐 아니라
전선이 들어오고 나가는 위치까지
사전에 확인하는 과정이 중요합니다.
하부 고정 작업을 마친 뒤

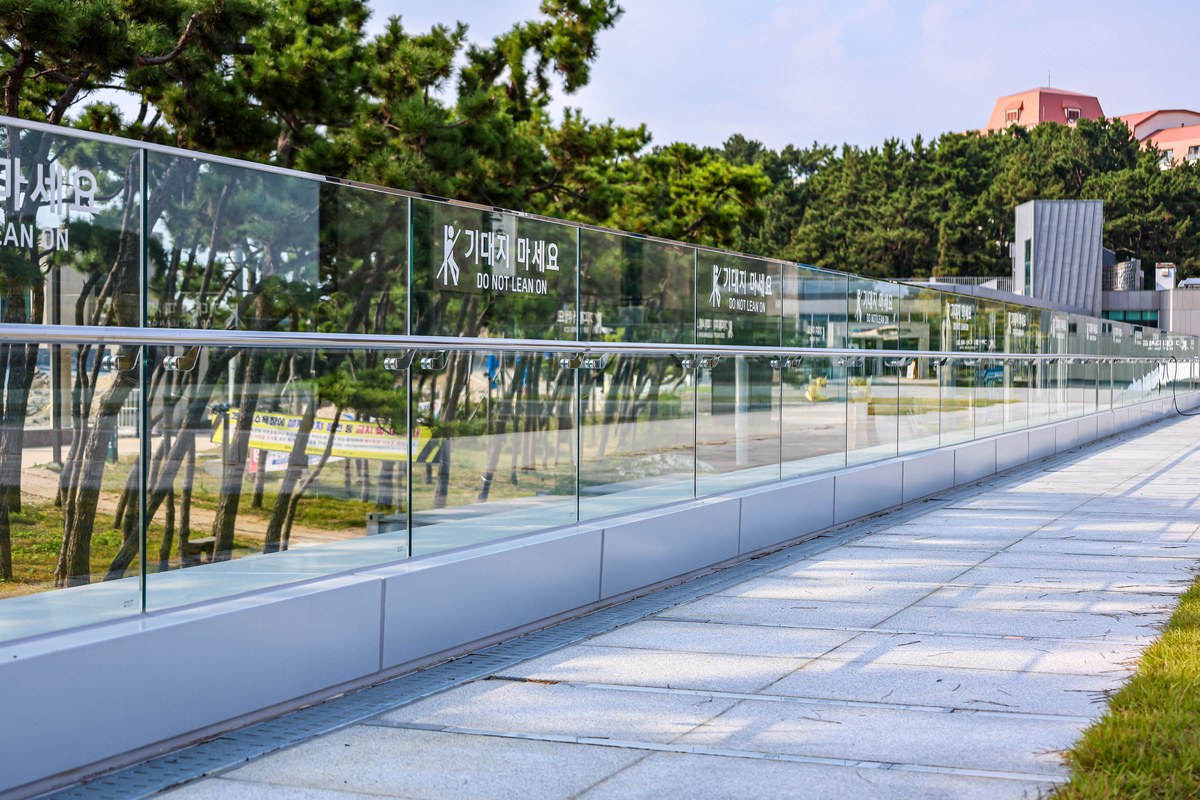

긴 보행 구간부터 유리를 순서대로 설치했습니다.
직선 구간은 유리 높이와 판 사이 간격, 상단선을
확인하면서 맞췄으며,
유리 설치 후 코킹 작업까지 마무리했습니다.

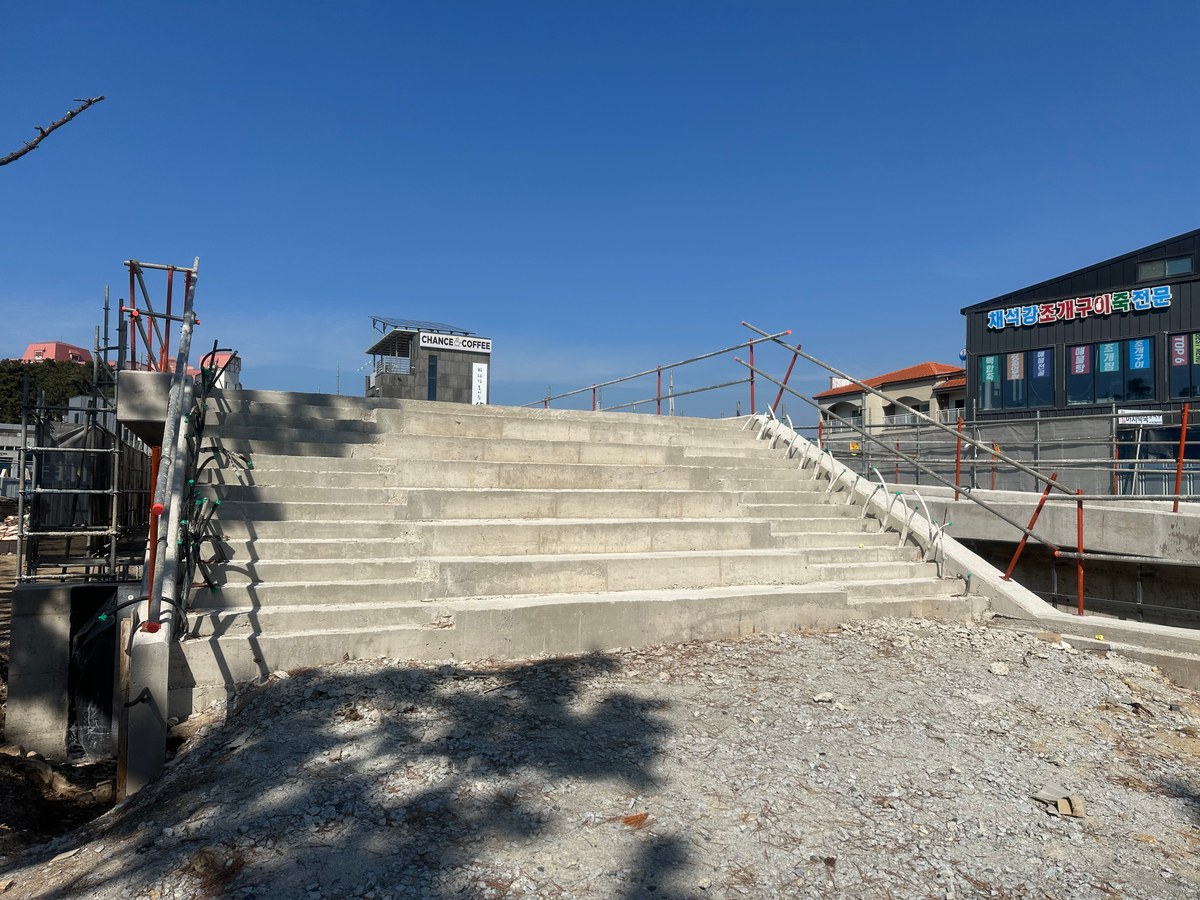

경사로와 계단은 돌 마감이 완료된 뒤
실제 단 높이와 기울기를 다시 확인했습니다.
확인한 치수를 기준으로
포스트와 유리를 제작·설치해
각 구간의 경사와 단차에 맞춰 시공했습니다.

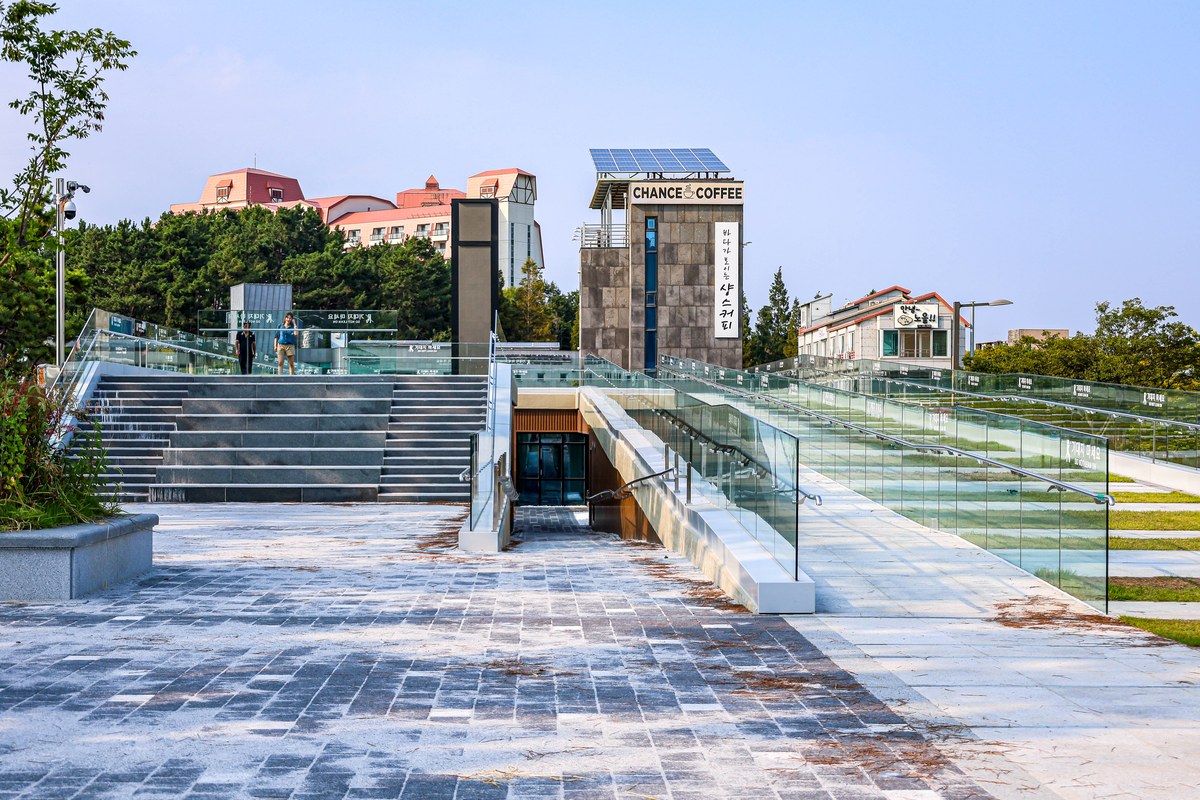

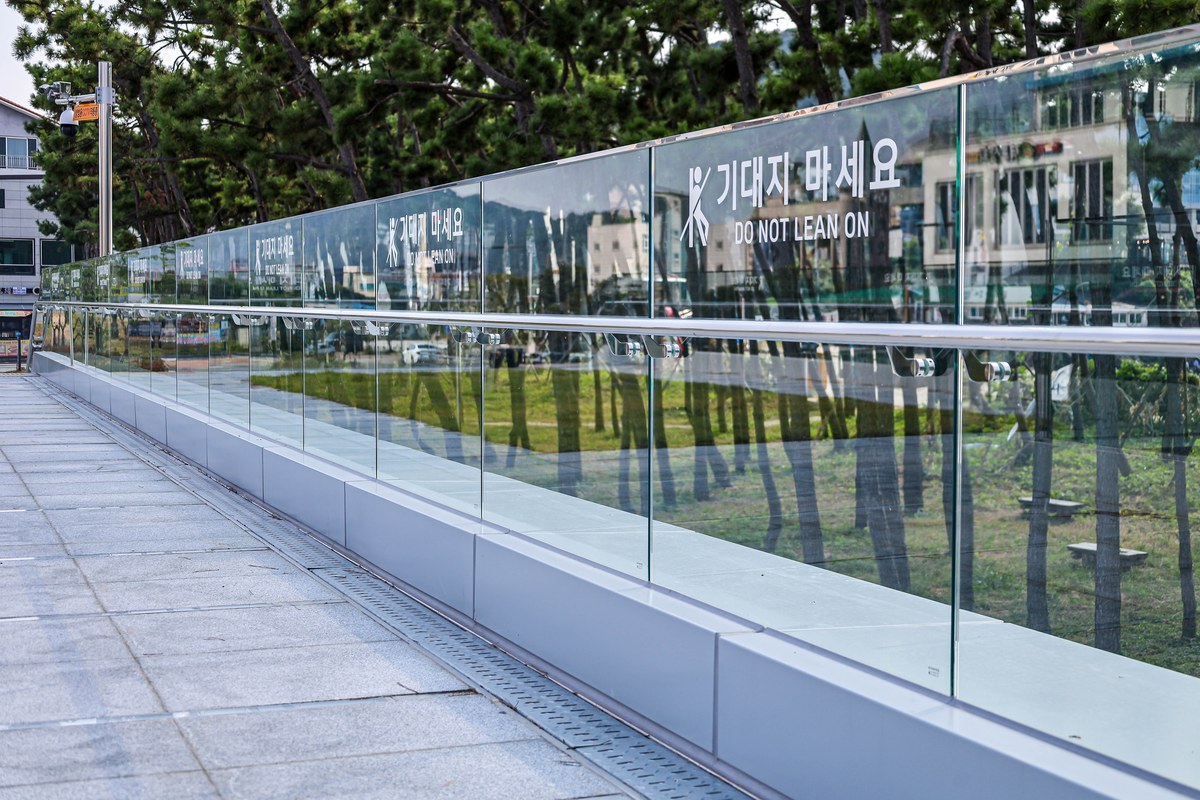

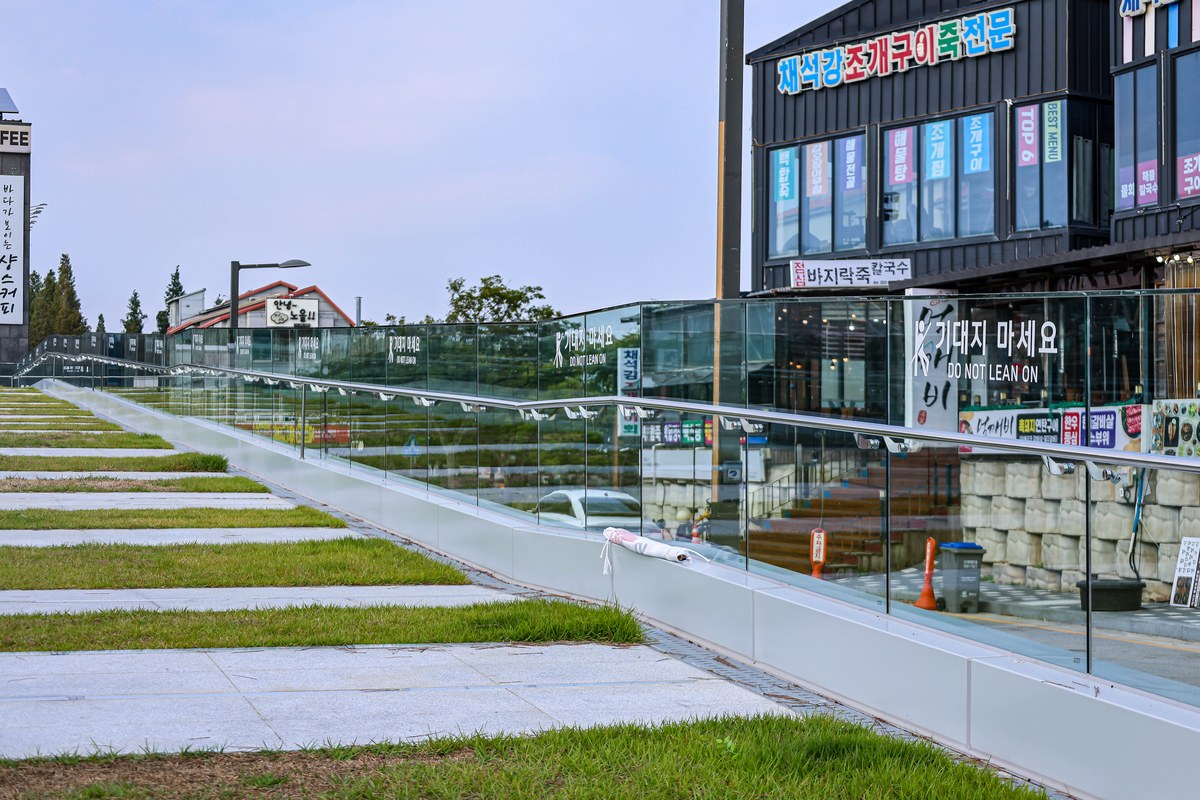

낮에는 투명 유리를 통해
주변 녹지와 보행 공간이 그대로 보입니다.

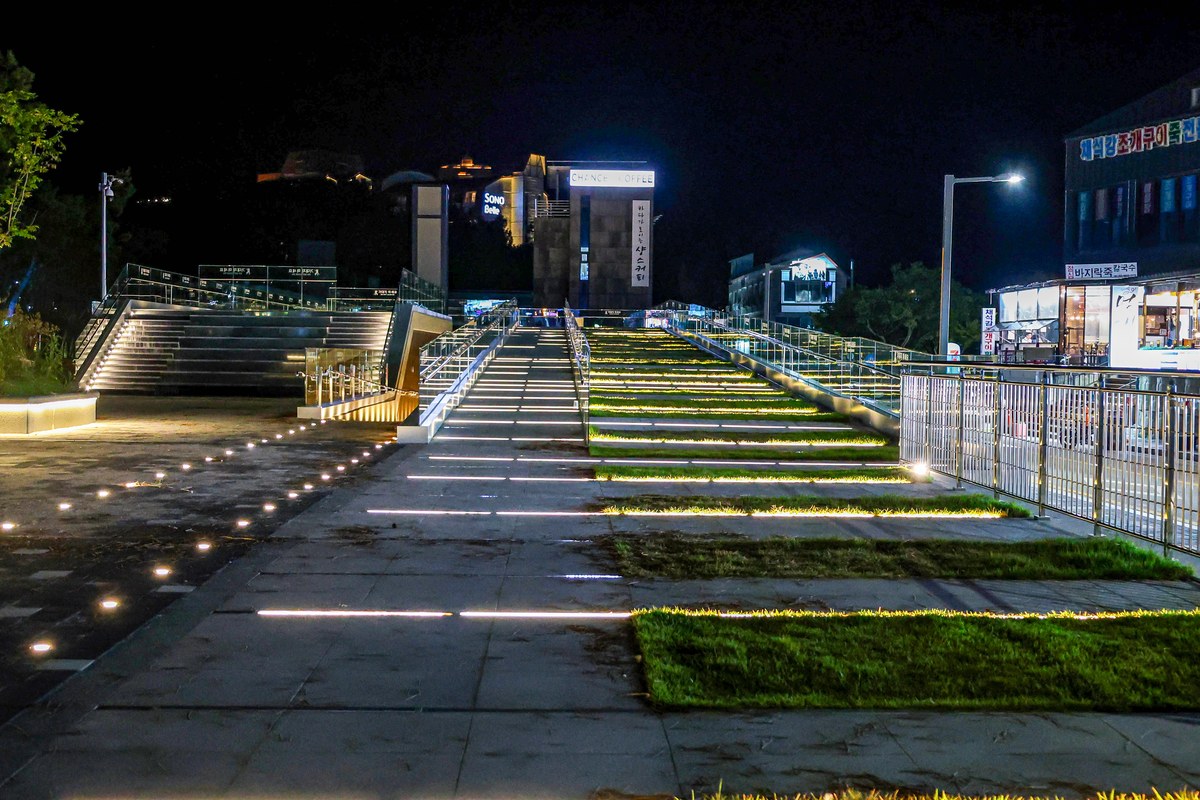

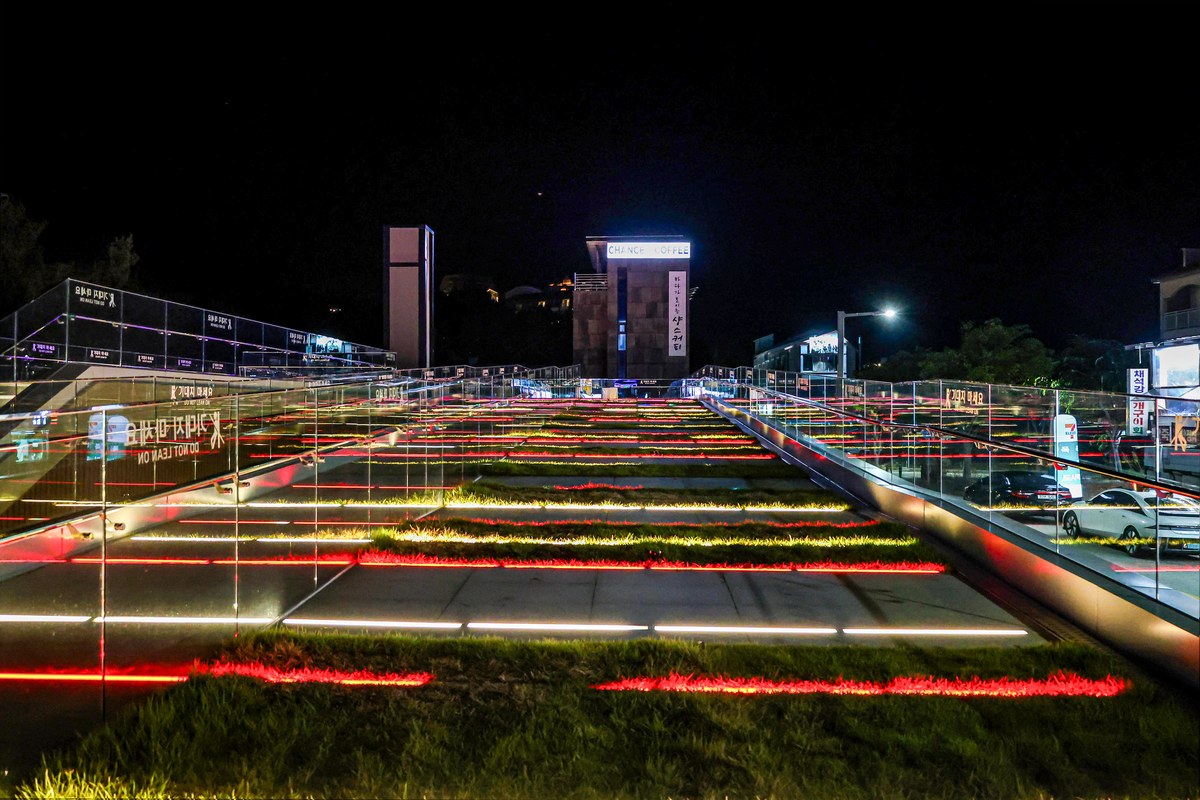

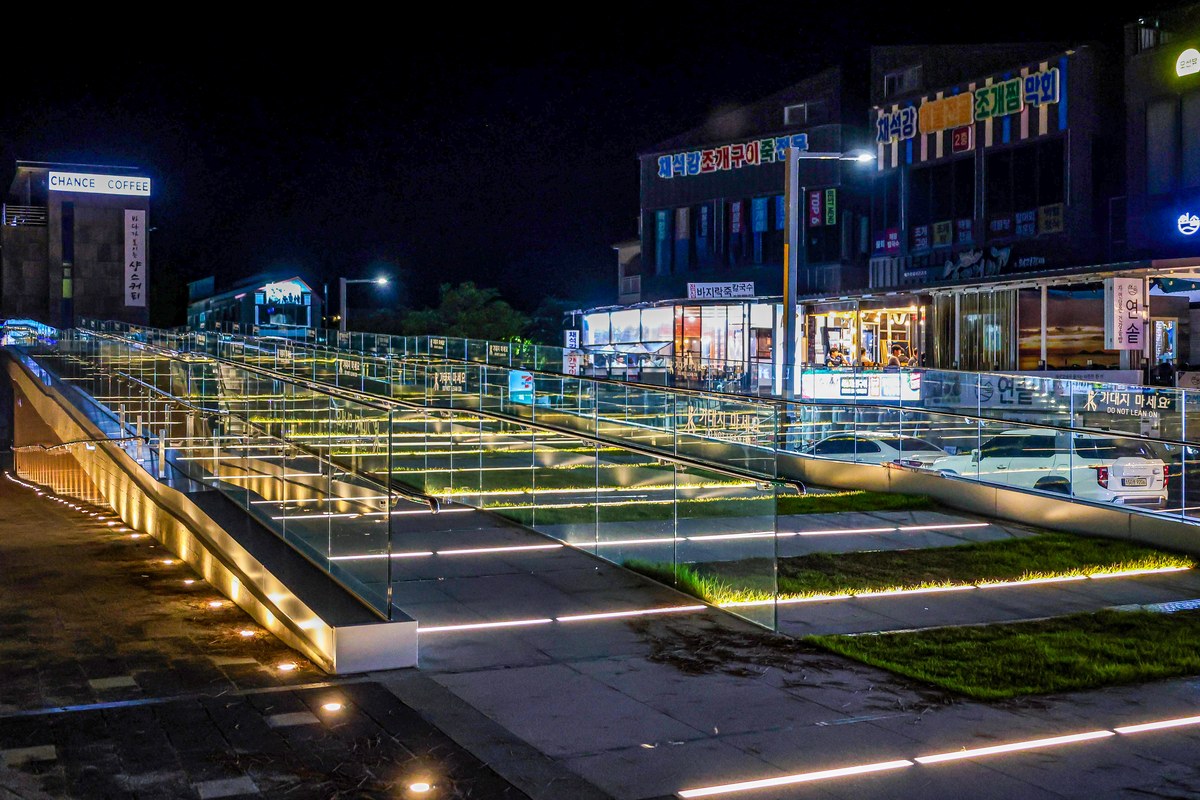

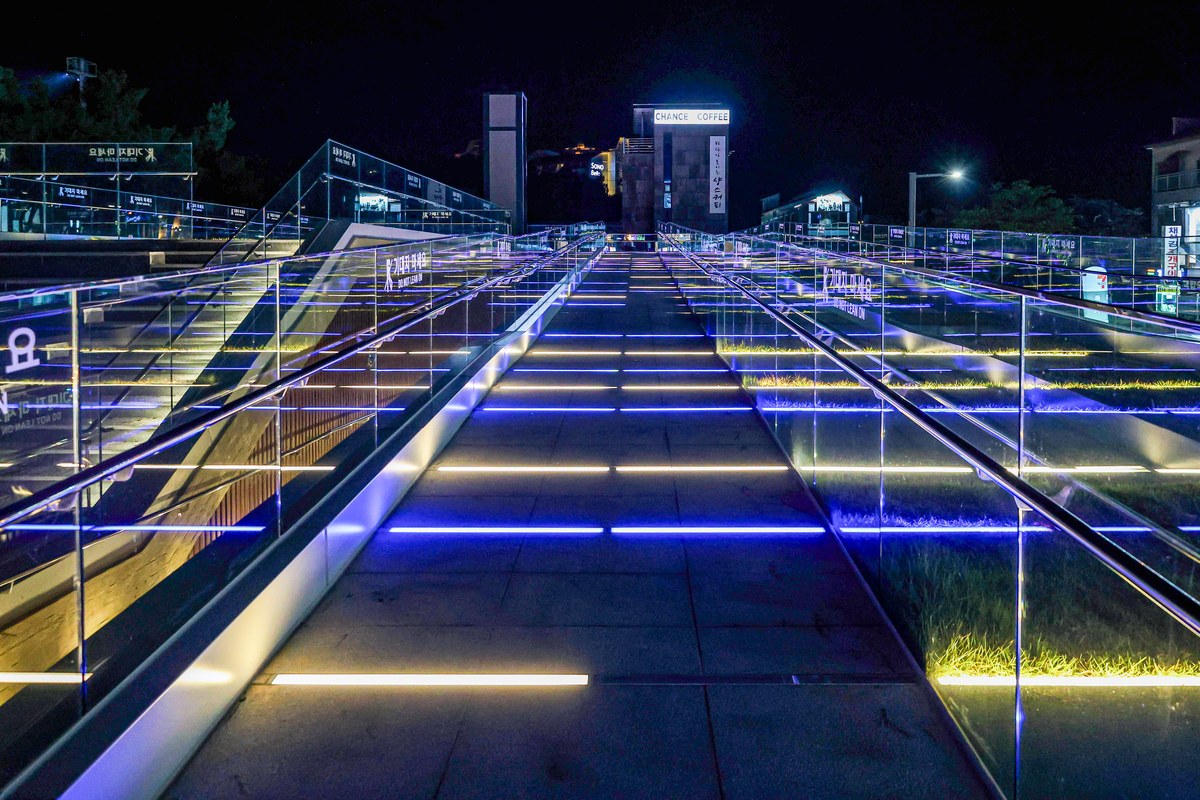

밤에는 바닥과 단차 부분의 조명이 켜지면서
빛이 유리에 반사되고,
긴 난간을 따라 설치된 스테인리스 핸드레일도
함께 드러납니다.
전기 배선 위치와 핸드레일 가공을 별도로 검토했던 것도
이러한 야간 모습을 고려했기 때문입니다.
외부에서 불필요한 전선이 보이지 않도록
연결부와 배선 구간을 깔끔하게 정리했습니다.

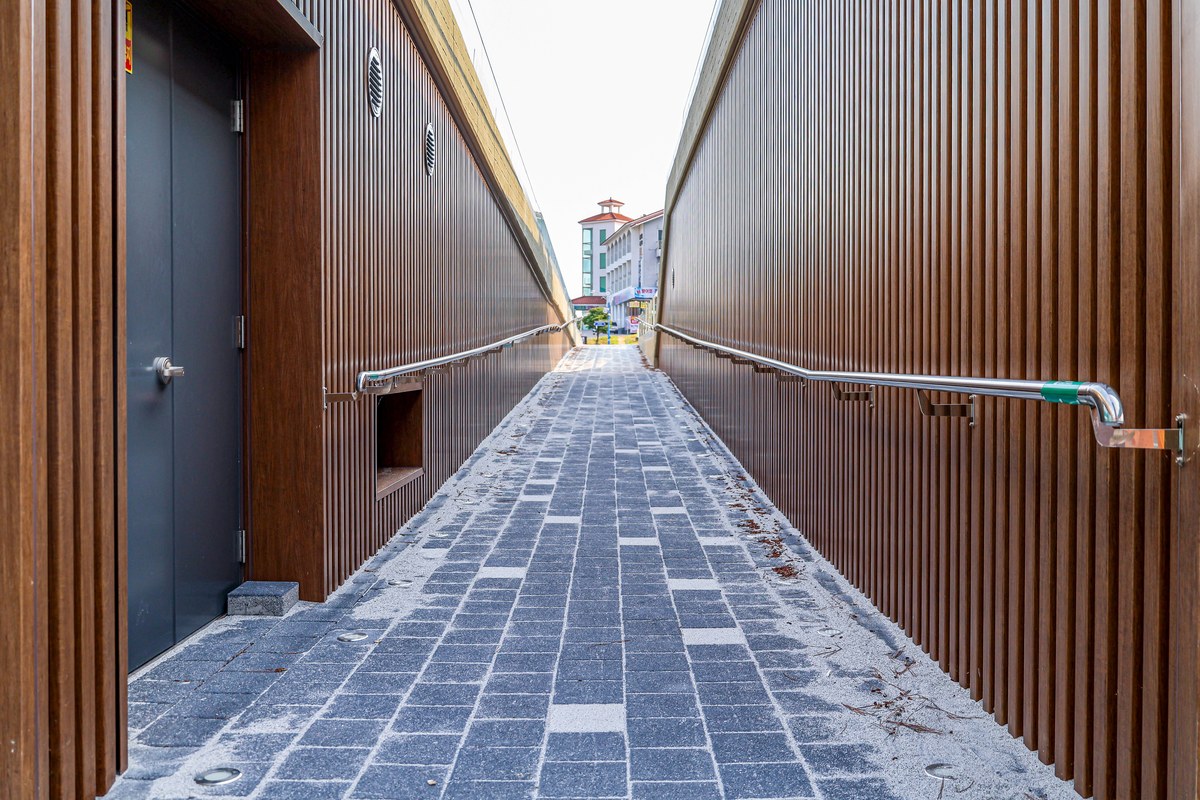

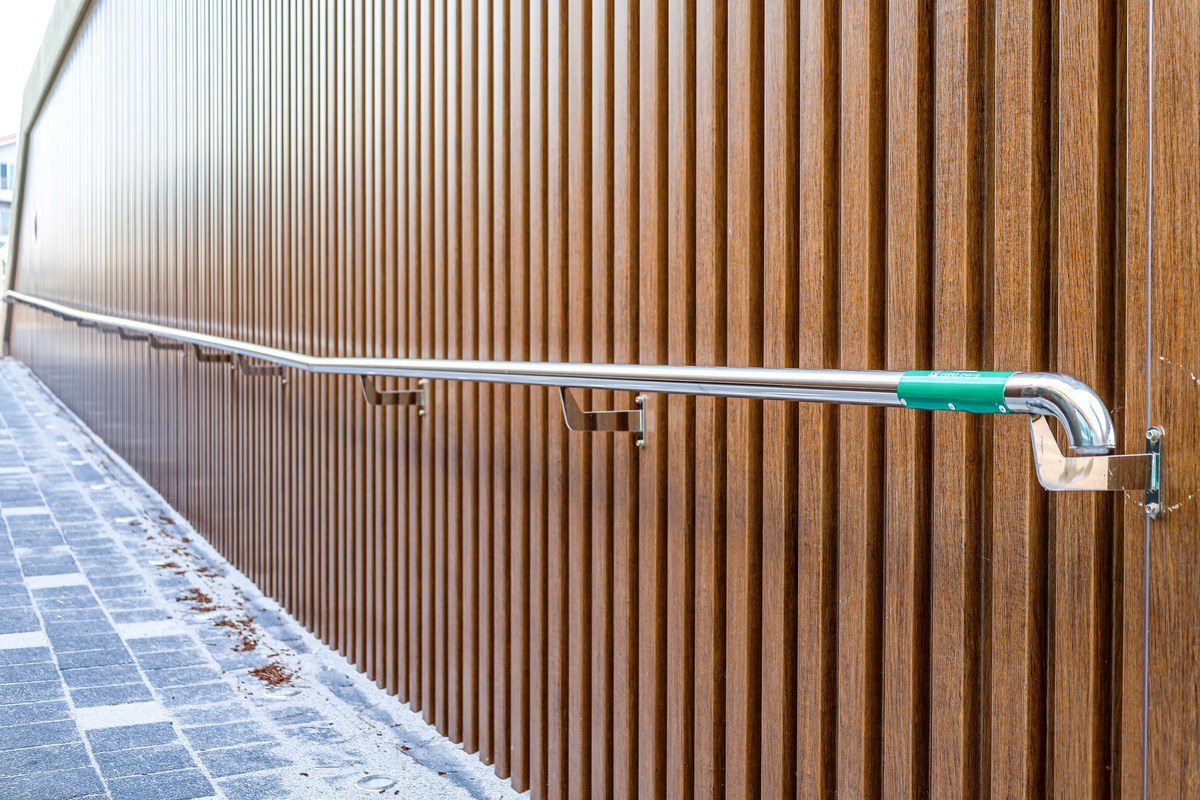

주 동선 하부에 별도로 조성된 통로에는
스테인리스 벽부형 손스침을 설치했습니다.
벽체에 브라켓을 고정하고
양쪽 손스침의 높이를 맞춰 시공했습니다.

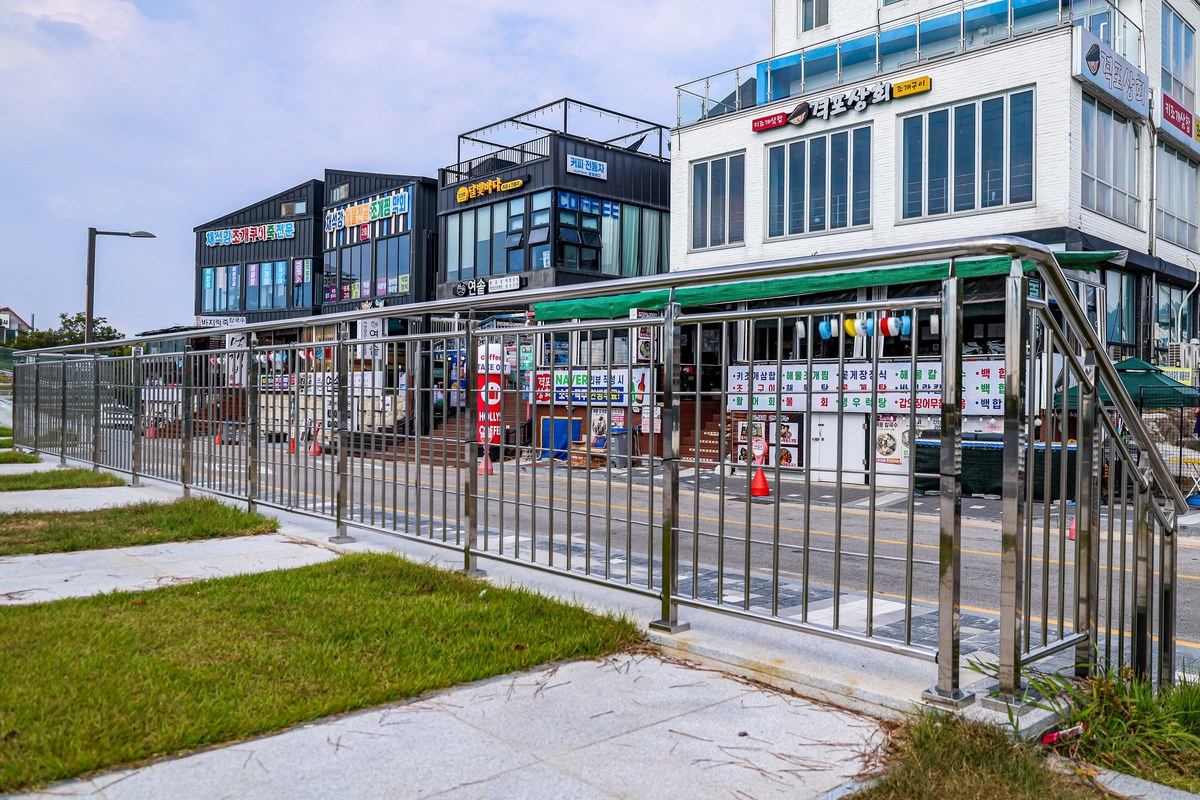

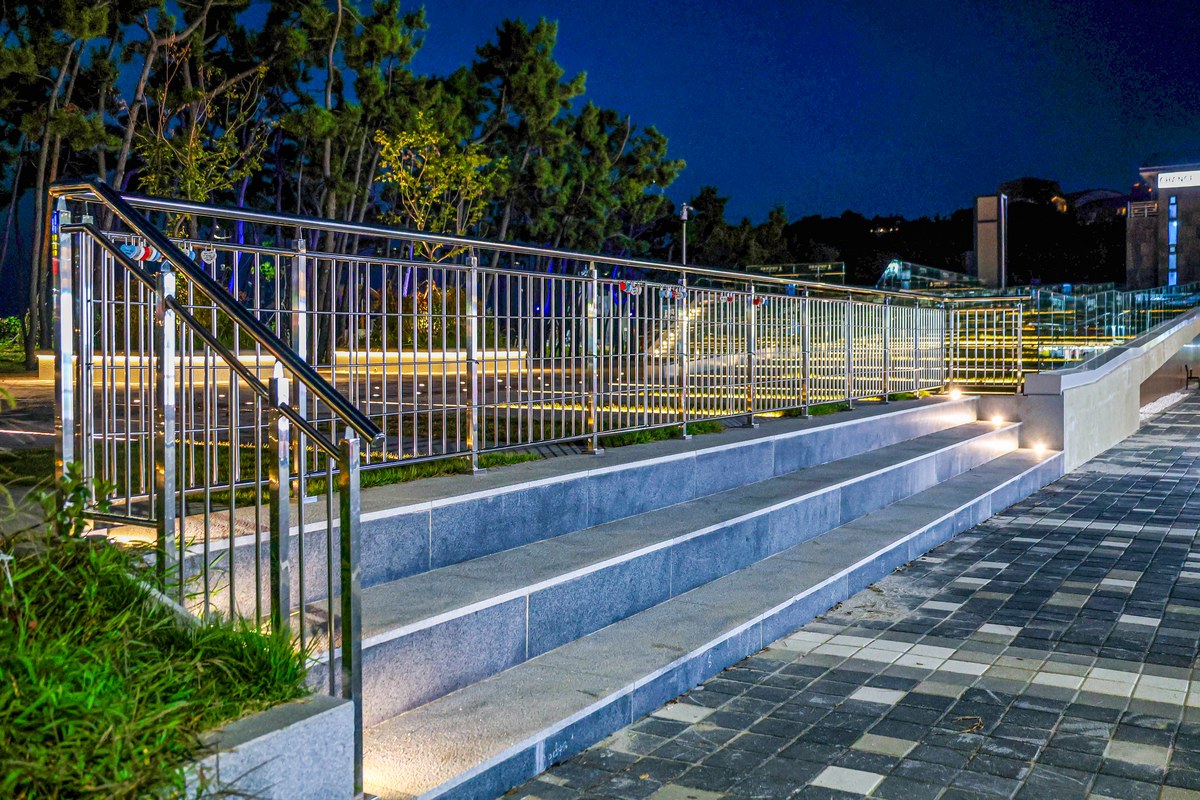

벽에 직접 고정하기 어려운 곳은
포스트를 세워 측면으로 연결했습니다.
같은 현장이라도 보행로와 경사로, 계단,
벽체 상태에 따라
난간 고정 방법을 구분해 시공했습니다.
이번 격포 오션힐링파크 조성 사업 현장은
긴 보행로와 경사로, 계단을 따라
유리집난간과 LED 핸드레일을 설치하고
별도 통로의 벽부형 손스침까지 마무리한 사례입니다.
난간은 현장 구조와 바닥 마감 상태에 따라
설치 방법이 달라질 수 있습니다.
바닥 마감, 난간 높이, 경사 구간,
핸드레일 및 조명 적용 여부를
미리 확인하면 보다 정확한 시공 검토가 가능합니다.
난간 시공을 검토 중이라면
도면 또는 현장 사진을 보내주세요.
난간몰은 현장 조건에 맞는 난간 타입과
제작·시공 방법을 확인해 안내해 드리겠습니다.
